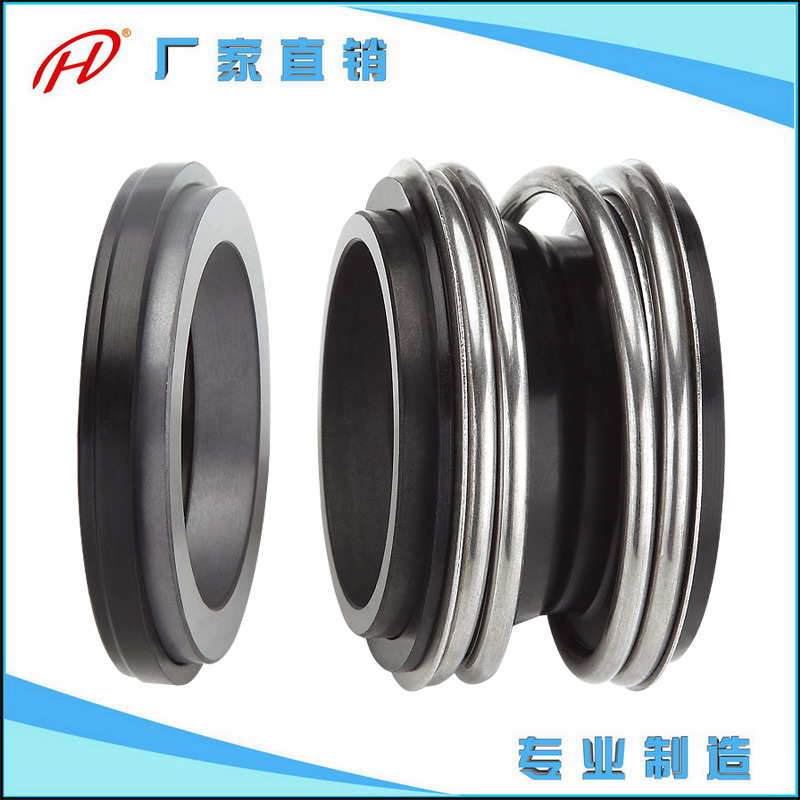

YM109-20 25 30  35 40 45 50 55 65碳化硅合金氟橡胶机械密封参数
1、范围：水、油、弱酸、弱碱、污水等介质。
2、温度：丁腈橡胶：-20℃∽100℃ 氟橡胶：-20℃∽180℃
3、压力：≤1 MPa
YM109-20 25 30  35 40 45 50 55 65碳化硅合金氟橡胶机械密封的组成
1.主要部件
　　动环和静环。
2.辅助密封件
　　密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡胶O圈等）。
3.弹力补偿机构
　　弹簧、推环。
4.传动件
　　弹簧座及键或各种螺钉。

YM109-20 25 30  35 40 45 50 55 65碳化硅合金氟橡胶机械密封尺寸图


YM109机械密封尺寸

型号	d	D	D1	D2	L	L1	E	备注
109-18	18	33	29	33	27	19.5	7.5	如果长度不够安装，可以加垫。
109-20	20	35	33	38	29	21.5	7.5
109-25	25	40	38	44	30.5	23	7.5
109-30	30	45	44	50	34	26.5	7.5
109-35	35	50	50	59	36	28.5	7.5
109-40	40	58	55	64	39	30	9
109-45	45	63	60	70	39	30	9
109-50	50	70	65	77	40	30.5	9.5
109-55	55	75	72	83	46	35	11
109-60	60	80	79	91	49	38	11
109-65	65	85	84	96	51	40	11
109-70	70	92	90	103	51	40	11
109-75	75	97	95	110	51	40	11
109-80	80	105	100	116	52	40	12
109-85	85	110	107	124	55	41	14
109-90	90	115	114	131	59	45	14
109-95	95	120	119	136	60	46	14
109-100	100	125	124	140	61	47	14

YM109机械密封订货说明
1.产品名称2.型号规格3.如果使用单位已经选择型号规格请与我公司直接订货。
